AKAI GX-210D

1974 bekam ich das AKAI GX-210D Tonbandgerät, von meinen Eltern zu Weihnachten geschenkt.
Endlich konnte ich die Musik aus dem Radio aufnehmen. Schallplatten waren damals zu teuer, für mein Taschengeld-Budget.

Nach 45 Jahren stand nun eine komplette Überholung der Bandmaschine an.
Ein paar Verbesserungen wurden gleich mit eingebaut.

Was wurde ausgetauscht bzw. überholt ?

● Komplette Reinigung der Bandmaschine.
● Fast alle Schrauben durch V2A-Schrauben ersetzt.
● Tonwellenmotor und beide Wickelmotoren zerlegt, gereinigt und geölt.
● Gummiflachriemen zwischen Hysterese Synchronmotor und Schwungscheibe/Tonwelle ersetzt.
● Gummiriemen zwischen rechten Wickelmotor und Bandzählwerk ausgetauscht.
● Gummiandruckrolle für Tonwelle ersetzt.
● Kabelverbindungen geprüft, und nachgelötet.
● Alle Elektrolytkondensatoren auf dem SYS. CON. P.C. BOARD MU-1006 durch Pannasonic FC Typen ersetzt.
● Alle Elektrolytkondensatoren auf dem P.B. AMP. P.C. BOARD ND-5037 durch Pannasonic FC Typen ersetzt.
● Alle Elektrolytkondensatoren auf dem REC. AMP. P.C. BOARD MU-5016 durch Pannasonic FC Typen ersetzt.
● Aussteuerungs-Potentiometer (rechts) ersetzt.
● Schalthebel für PLAY/REC. und RWD/F.FWD matt schwarz lackiert und Oberkanten blank geschliffen.
● Frontplatte geschliffen und poliert.
● Rückseitige Hartfaserplatte mit Klarlack lackiert.
● Tonköpfe justiert und Bandmaschine mit Messband eingemessen.

Was wurde umgebaut ?

● Da ein VU-Meter defekt war, wurden beide Messinstrumente ersetzt. Die neuen VU-Meter haben andere Abmessungen.
● Für die VU-Meter wurden zwei Adapterplatten aus Aluminium angefertigt. (http://www.schaeffer-ag.de)
● Die neuen Skalen für die VU-Meter, wurden mit CorelDraw erstellt.
● Die "REC" Anzeige wurde durch eine DUO-LED ersetzt. (grün = Play, rot = REC)
● In die VU-Meter wurden zwei rote LED´s zur Peak-Anzeige eingebaut. (leuchten ab +5dB).
● Die Spannungsversorgung für die Wiedergabe- und Aufnahmeelektronik, wurde durch eine neu Schaltung mit dem IC LAS723B ersetzt.
● Das rückseitige Anschlussfeld wurde durch ein Aluminiumblech ersetz. (http://www.schaeffer-ag.de)
● Ein Kaltgerätenetzanschluss mit Netzfilter und Schutzleiteranschluss wurde eingebaut.
● Die 5-pol. DIN-Buchse und der Schalter für High/Low Input, auf der Rückseite, entfällt.
● Die alten Cinchbuchsen wurden durch vergoldete Cinchbuchsen der Firma Neutrik ersetzt.
● Der Ausschnitt in der rückseitigen Abdeckung wurde angepasst.
● Die Abdeckung für die Gummiandruckrolle wurde poliert.
● Chromgriffe links und rechts auf der unteren Frontplatte angebracht.
● Der Wiedergabekopf-Umschalter für FWD und REV, wurde durch eine Umschaltung mit zwei Relais (SDS S2-5V) ersetzt.
● Die REC- und PLAY-Leiterkarten haben eine Abschirmung aus Aluminiumblech erhalten
● Stabilisierte 5V-Stromversogung für Peak-LED´s und Wiedergabekopfumschaltung eingebaut.
● Ansteuerung für Peakanzeige (im VU-Meter) eingebaut.
● Die Innenseite der Tonkopfabdeckung wurde mit Mu-Metall Folie ausgekleidet.
● Auf der Unterseite die Gummifüße durch gedrehte Aluminiumfüße ersetzt.

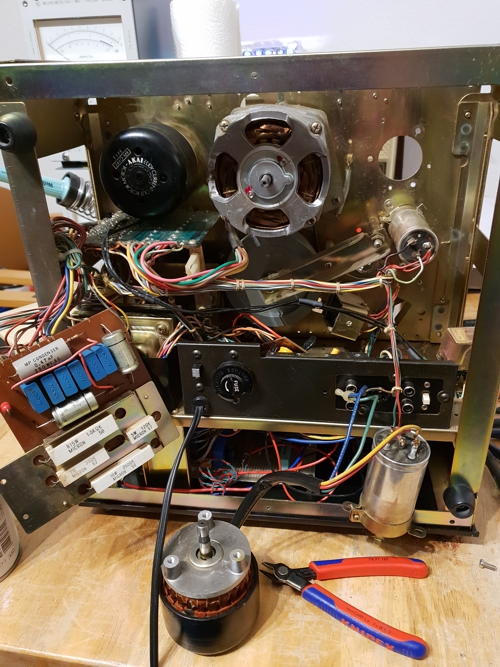

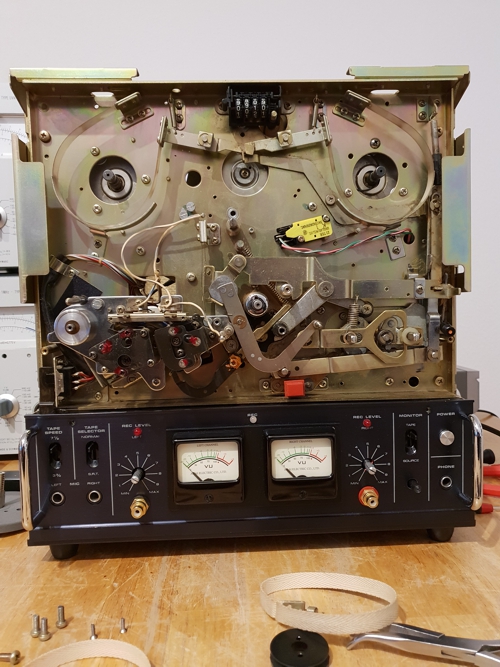

Vordere obere Frontabdeckung entfernt und Wickelteller ausgebaut.	Innenansicht mit ausgebauten Wickelmotor, Motorkondensator und CR P.C. BOARD (MU-1007)

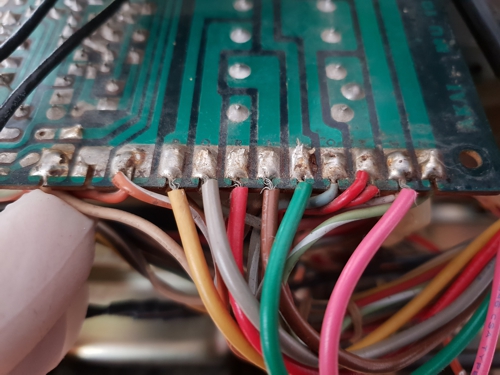

AKAI System Controll P.C. Board (MU-1005) Schlechte Lötverbindungen, einzelne Adern sind nicht verlötet	Die Bandführungen und Tonköpfe sind stark verschmutzt.

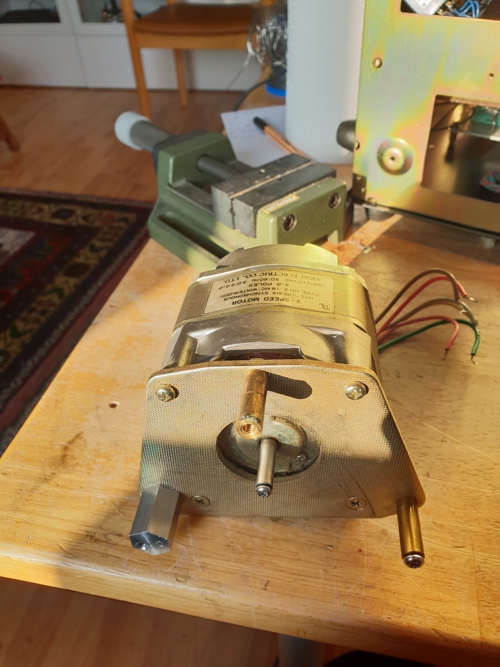

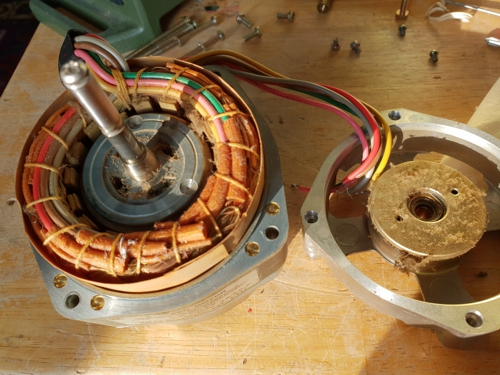

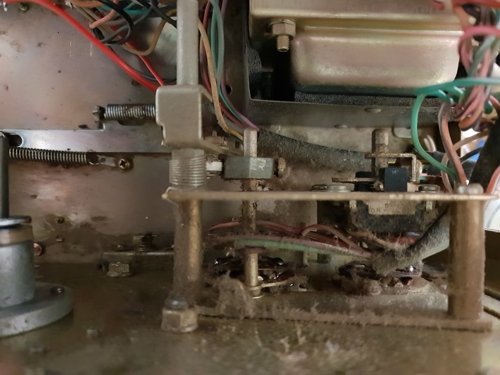

Das Innere des Tonwellenmotors ist durch Zigarrettenrauch und Staub verschmutzt.	Stark verschmutzte Schaltereinheit für REC, Vorlauf und Rücklauf.

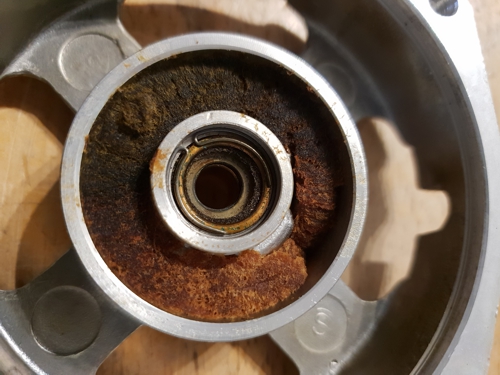

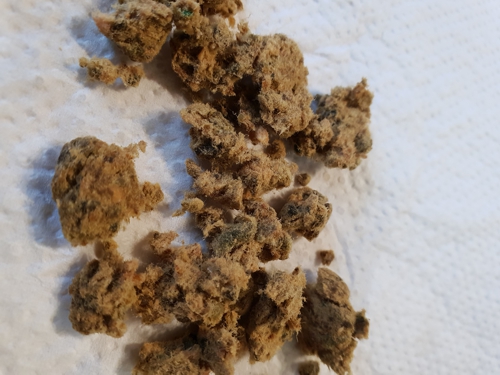

Trockener bzw. verharzter Lagerfilz im Lagerdeckel des Tonwellenmotor.	Der Filz lässt sich leicht mit einem Schraubendreher aus dem Lagerdeckel entfernen.

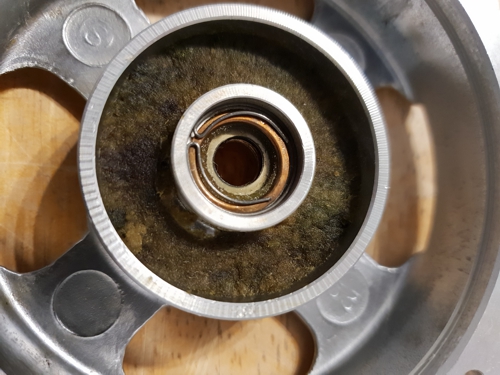

Der Filz wurde mit "QUICKLEEN" Universalreiniger gewaschen und gut getrocknet.	Der saubere Filz wurde wieder in den Lagerdeckel gefüllt und mit Sinterlageröl "ISOFLEX PDP65" getränkt. In dem mittleren Aluminiumring sind vier Öffnungen vorhanden, dadurch sickert das Öl in das Sinterlager.

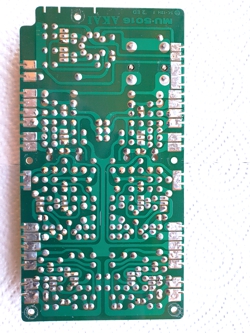

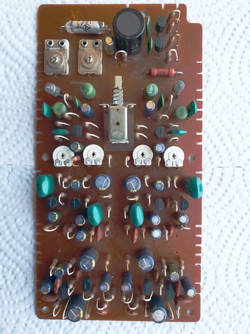

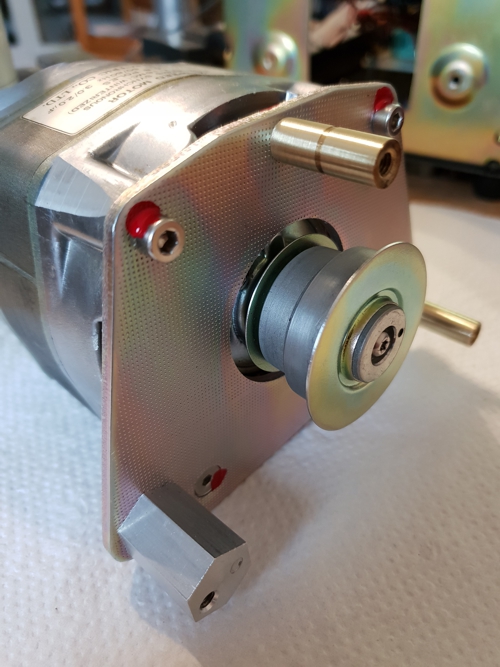

Hysterese Synchronmotor vor und nach der Reinigung und mit neuem Lageröl für die Sinterlager. Alle alten Schrauben, durch V2A-Schrauben ersetzt.	Alle Elkos auf der REC-AMP-Platine gegen Panasonic FC Typen ausgetauscht. Trimmer gegen PIHER-Cermet-Trimmer ausgetauscht.

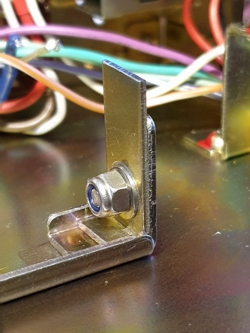

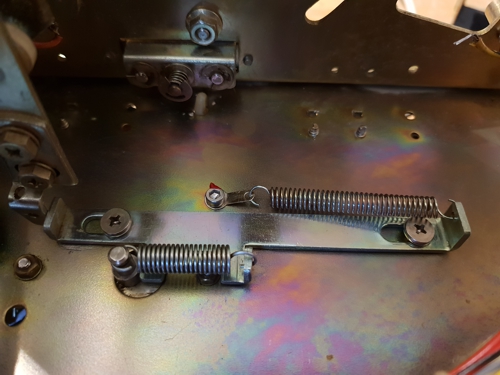

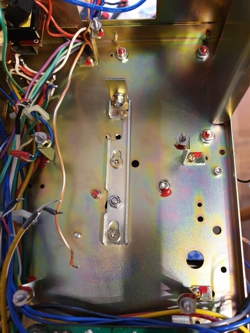

Da die REC-AMP-Platine später um 5mm mit Abstandsbolzen angehoben wird, wurde der Schalthebel für den REC-Schiebeschalter in der Höhe um 5mm verlängert. (Ansicht von unten).	Schalthebel für REC-Schiebeschalter (Ansicht von oben). Gereinigt und mit Vasiline geschmiert.

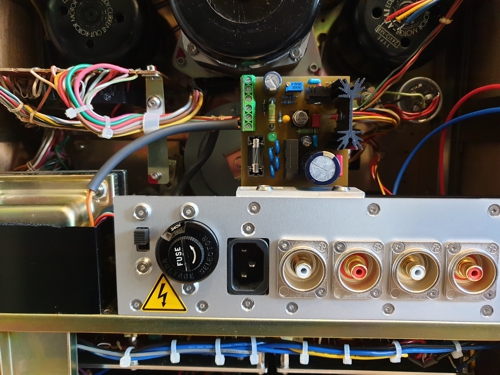

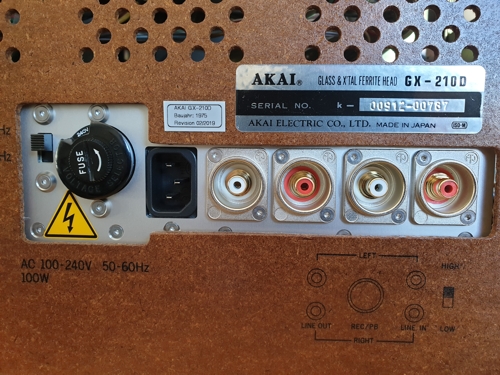

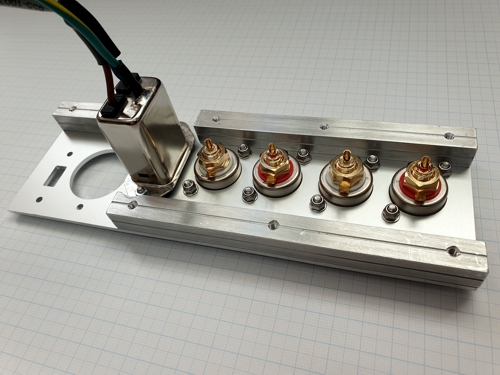

Neue Montageplatte für Netzfilter, Netzspannungswahlschalter, Netzfrequenzumschalter, Audioeingänge und Audioausgänge. 4-Kant Aluprofile dienen der Befestigung am Zwischenblech in der Tonbandmaschine.	Die Montageplatte auf der Rückseite eingebaut. Der Ausschnitt in der lackierten Hartfaserplatte wurde vergrössert, um ausreichend Platz für den Netzanschluss zu schaffen. Durch den 3-poligen Netzstecker erhält das Metallgehäuse jetzt einen Schutzleiteranschluss.

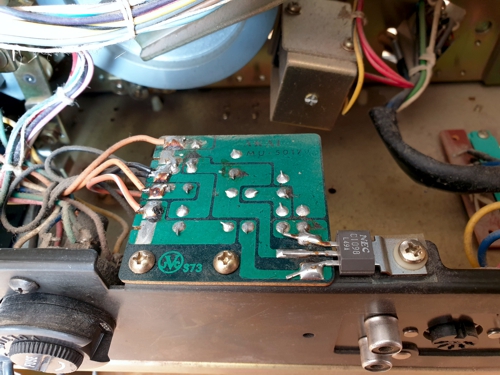

Spannungsversorgung für die Wiedergabe- und Aufnahmeelektronik. Die originale AKAI MU-5017 Spannungsstabilisierung besteht nur aus, einer simplen Schaltung, mit Zenerdiode und einem Transistor.	Die originale Schaltung des 23.3V-Netzteil, wurde durch eine Schaltung mit dem Spannungsregler LAS723B ersetzt. Layout, Schaltplan und Bestückungsplan.

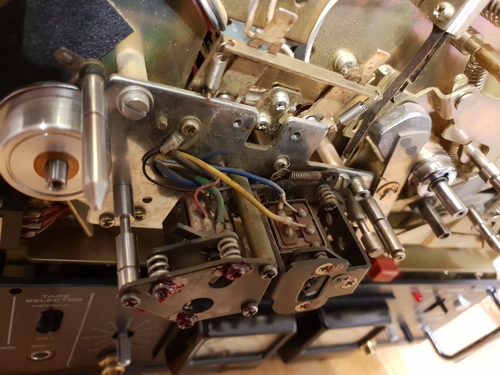

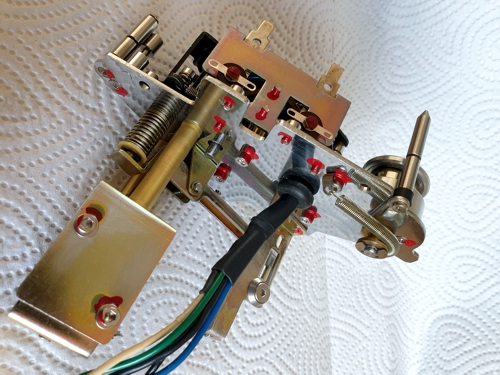

Tonkopfträger (Ansicht von vorn) wurde zerlegt, komplett gereinigt und alle Teile polliert. Die alten Schrauben wurden durch V2A-Schrauben ersetzt.	Tonkopfträger (Ansicht von hinten) Kabeldurchführung mit Gummitülle und Schrupfschlauch versehen.

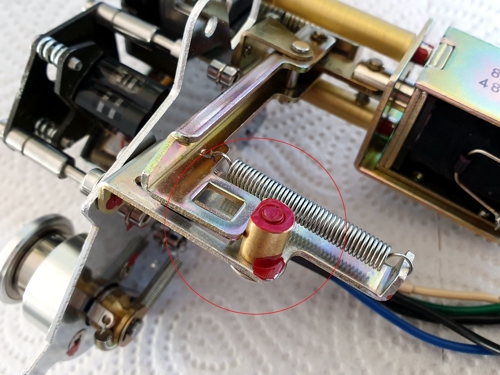

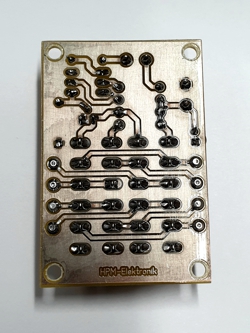

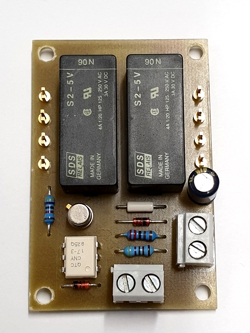

Der Umschalter für den Wiedergabetonkopf begrenzte auch den Hub des Tonkopfs. Eine Schraube mit abgeflachter Messinghülse übernimmt jetzt diese Funktion. Der Umschalter wurde durch eine kleine Platine mit zwei SDS-Relais ersetzt.	Die Umschalt des Wiedergabekopfes erfolgt mit zwei SDS S4-5V Relais. Durch die Goldkontakte und durch den gasdichten Verschluss der SDS Relais, entfallen die üblichen Kontaktprobleme des alten Schiebeschalters.
Aluminium-Abschirmbleche mit Wiedergabekopfumschaltung	Aluminium-Abschirmblech mit stabilisierter 5V Spannungsversorgung. Peak-LED Schaltung und REC/PLAY-LED Schaltung.

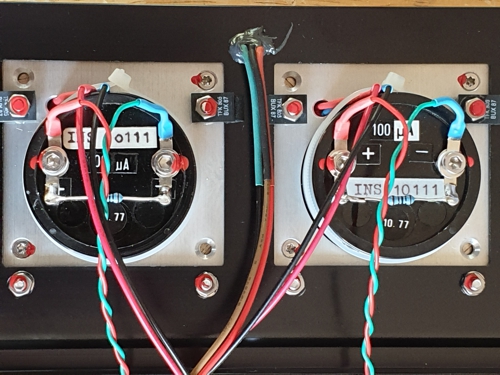

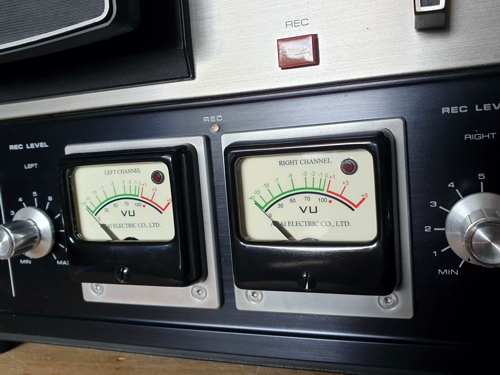

Die alten und teilweise defekten VU-Meter wurden durch höherwertige Instrumente ersetzt. Diese wurden mit zwei Adapterplatten auf der Frontplatte befestigt. Die Skalar wurde mit CorelDraw gezeichnet und auf Fotopapier gedruckt. Zwei LED´s wurden als Peakanzeigen (+5dB) in die Messinstrumente eingebaut.	Rückansicht der VU-Meter. Je zwei entbeinte BUX86 Transistoren dienen als Klemmplatte im oberen Bereich der Adapterplatte. Im unteren Bereich wurden die vorhandenen Löcher zur Befestigung genutzt.

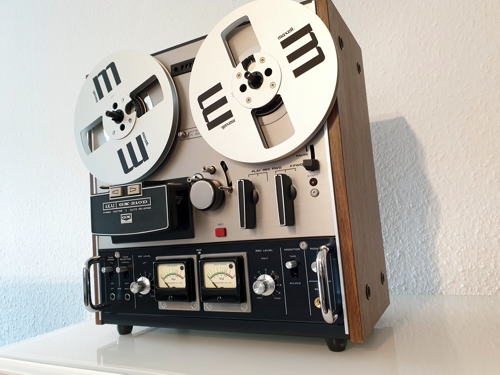

Innenansicht der AKAI GX-210D Bandmaschine.	Die restaurierte und gepimte AKAI GX-210D Bandmaschine.
