QUAD 33 bezeichnet einen diskret aufgebauten Vorverstärker der von 1967 bis 1985 von der englischen Firma quad electroaccoustics, in Huntington (England) gebaut wurde.

Für einen Bekannten überholte ich den Vorverstärker und die Endstufe komplett.

Der Vor- und Endverstärker waren nicht mehr im original Zustand. Einige Transistoren. und Elkos wurden schon ersetzt.

Was wurde gemacht (QUAD 33):

Gerät vollständig gereinigt.

Alle alten Elektrolytkondensatoren durch Panasonic FC Typen ersetzt.

Die Ladeelkos im Netzteil auf 2700µF erhöht.

Alle alten Kohleschichtwiderstände durch Metallschichtwiderstände ersetzt.

Die Platinen wurden auf der Lötseite mit lötfähigen Schutzlack versiegelt.

Kunstoffabdeckung auf der Rückseite mit Edelstahlschrauben befestigt.

Erhabene Schrift auf der rückseitigen Abdeckung nach gezeichnet.

Transistoren teilweise ersetzt.

Potentiometer gereinigt.

Signalleuchte hinter Frontplatte (QUAD) durch LED erssetzt.

Zoll Schrauben durch V2A metrische Schrauben ersetzt.

4-pol. NF-Verbindungskabel zur Enstufe ersetzt durch Eigenbau

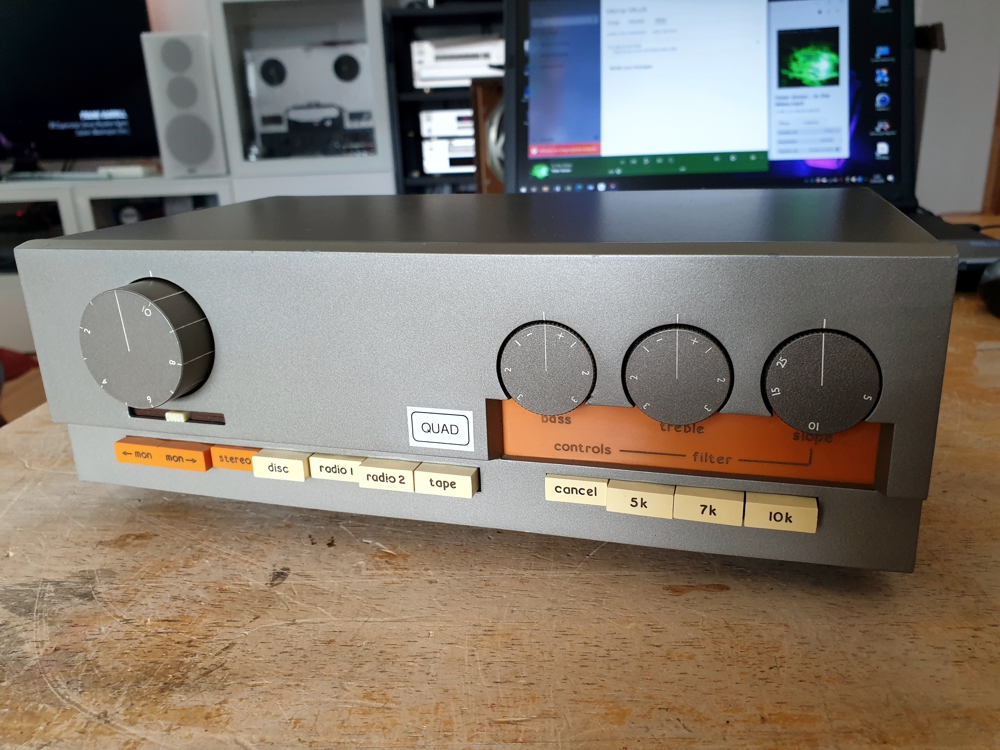

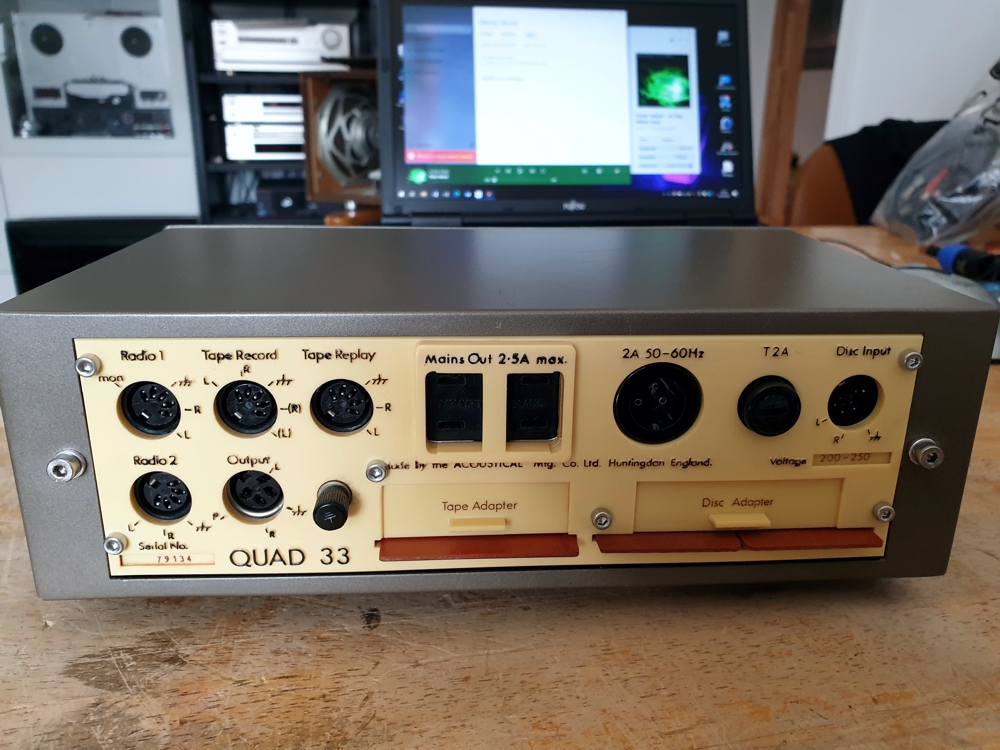

Front des QUAD 33 Vorverstärkers    Rückseite des QUAD 33 Vorverstärkers

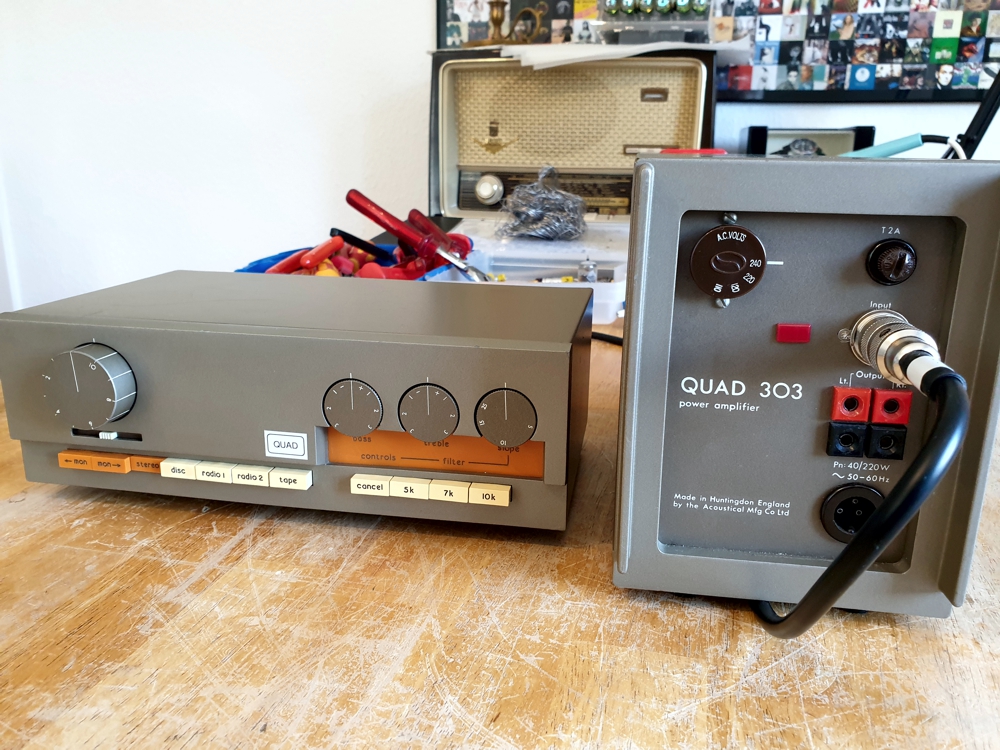

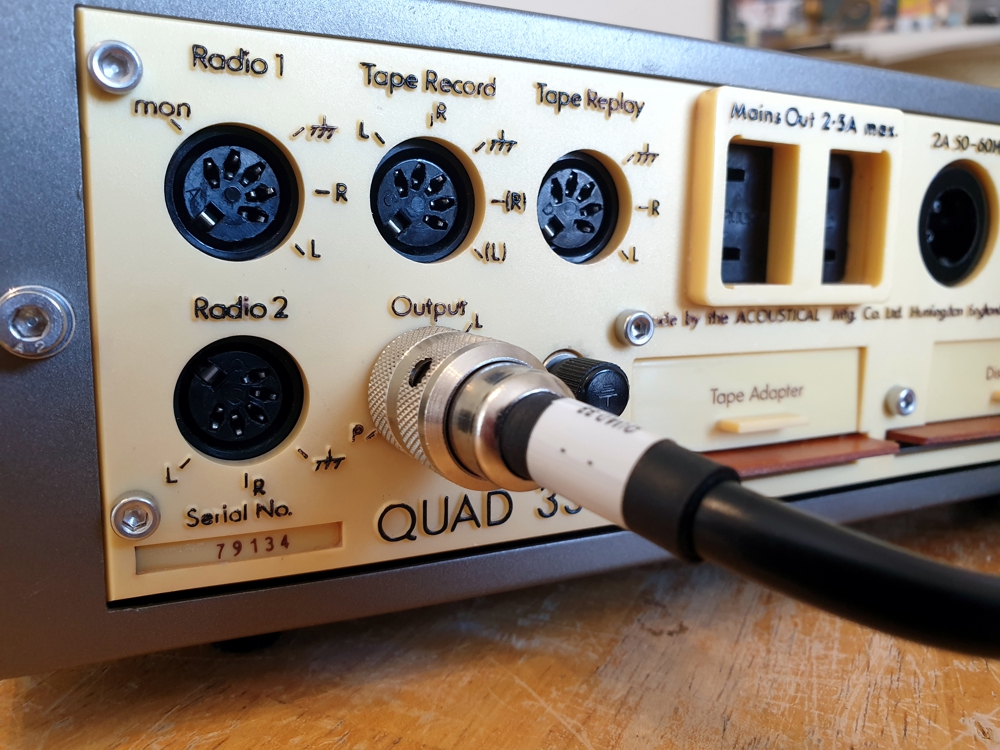

QUAD Vorverstärker und Enstufe   NF-Ausgang am QUAD 33. Mit neuem Stecker, Buchse und Kabel.
An der Hülse wurde das Gewinde mittels Drehmaschine ab gedreht.

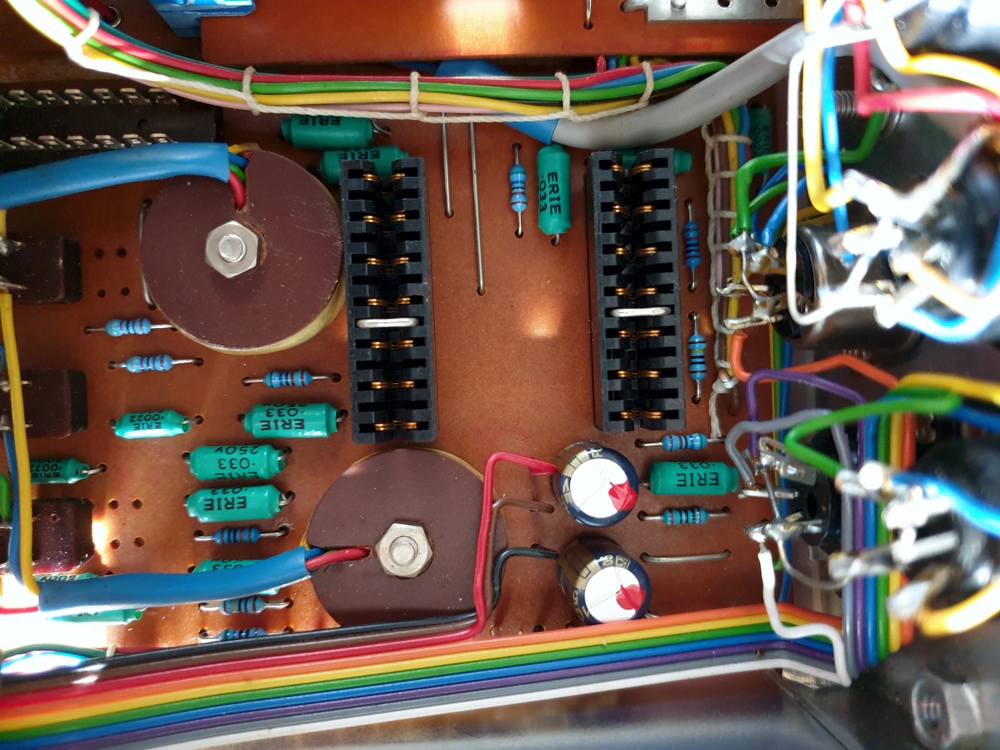

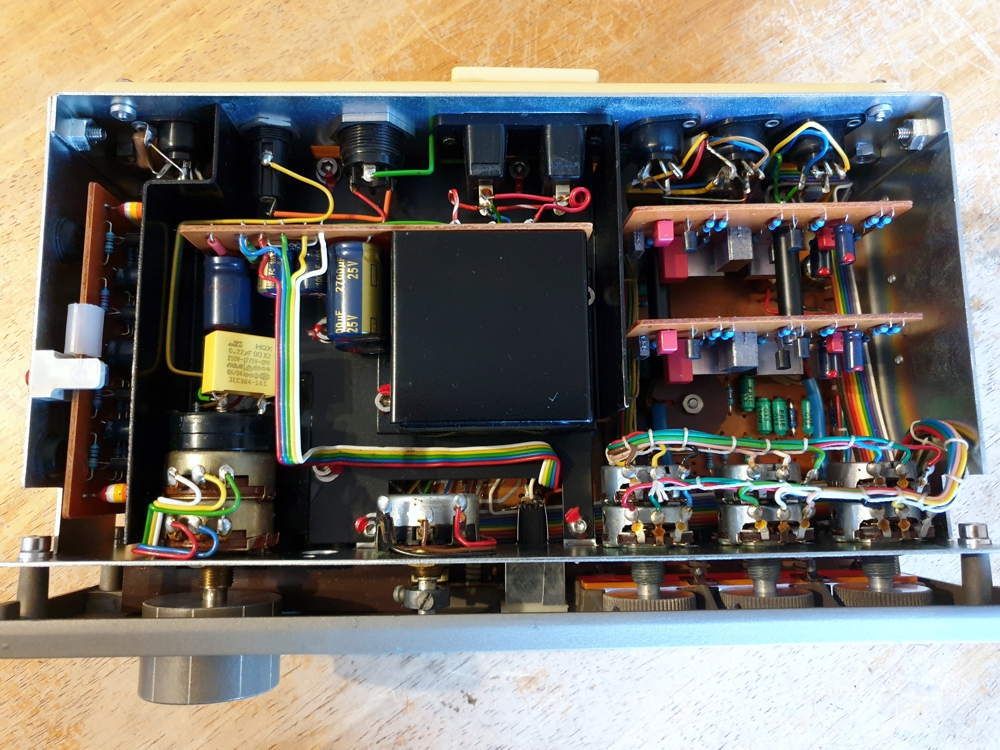

Innenansicht QUAD 33 Vorverstärker   Filter Board M12029 mit Steckplätze für die Line-Amplifier (M.12017)

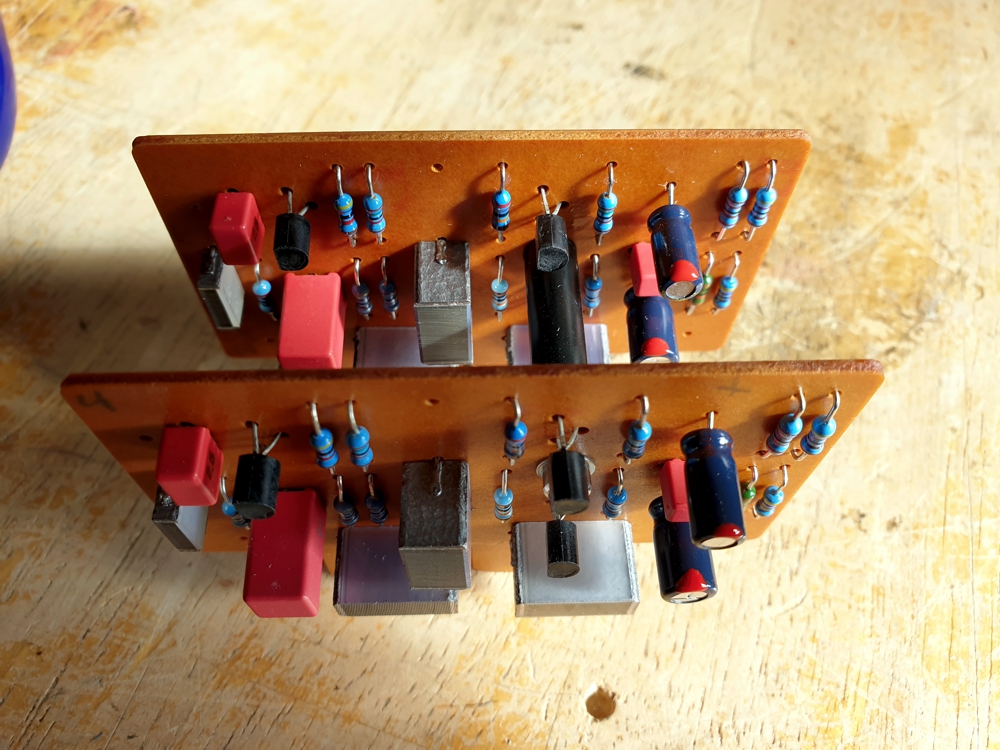

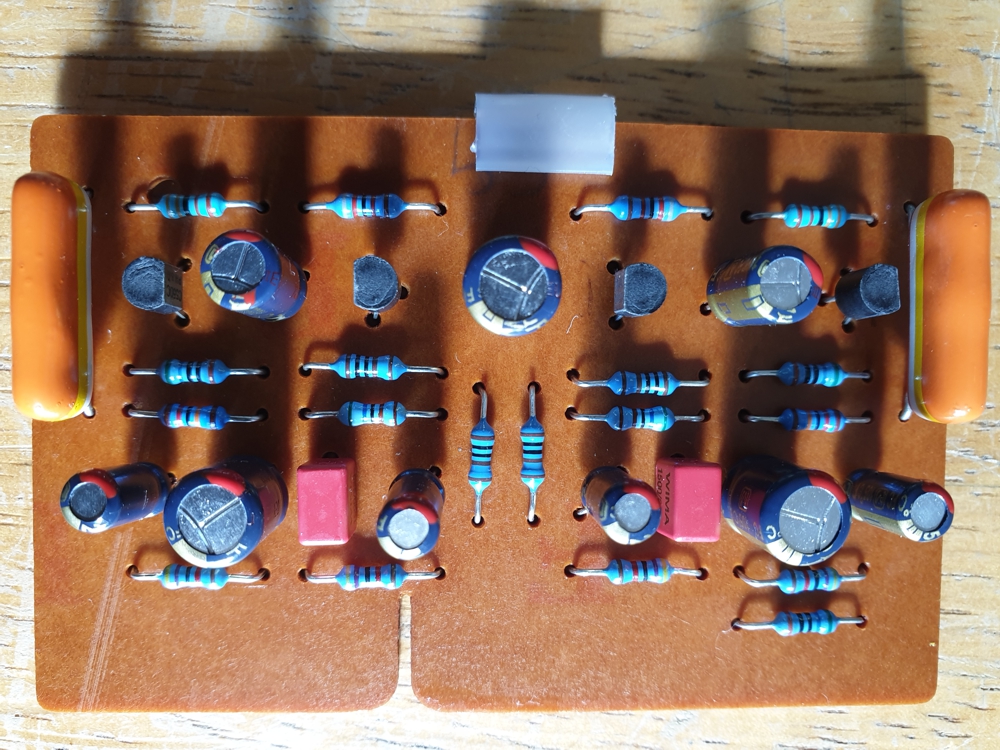

Line-Amplifier (M.12017)   Disk Amplifier - Phono (M.12019)

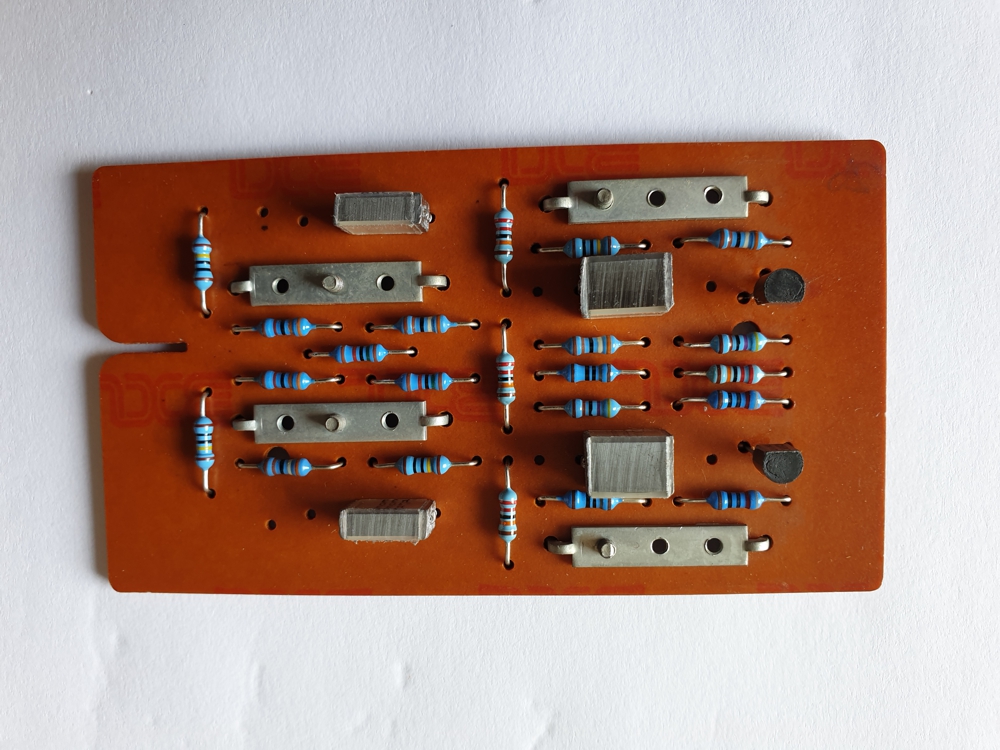

Tape Adapter (M.12027) Record / Replay (Bestückungsseite)

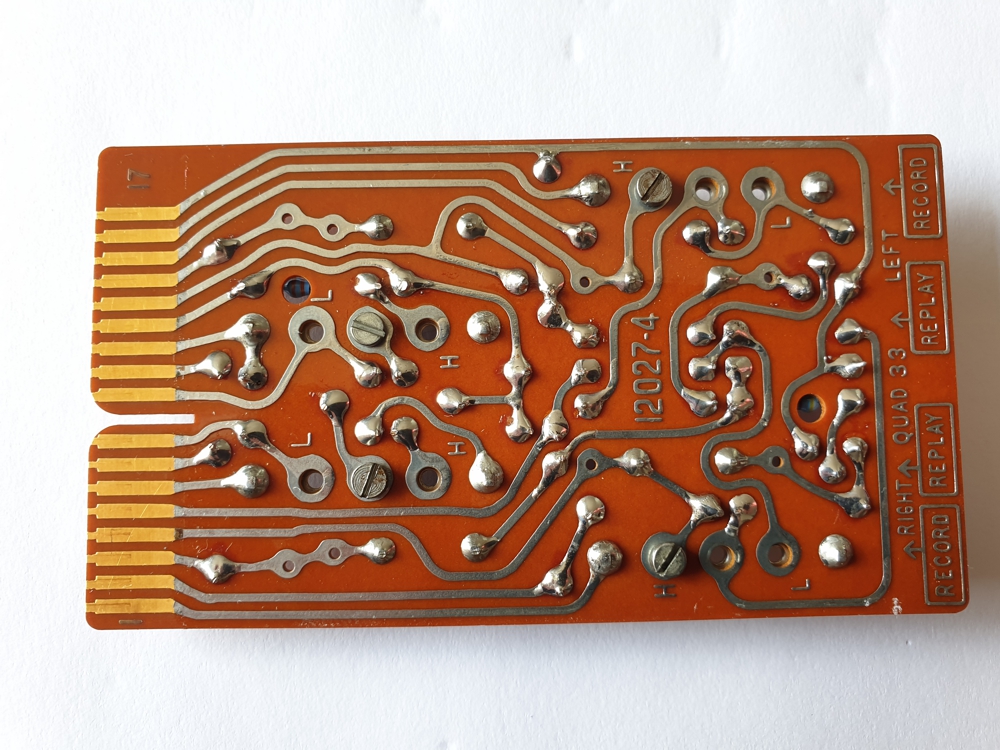

  Tape Adapter (M.12027) Record / Replay (Lötseiteseite)

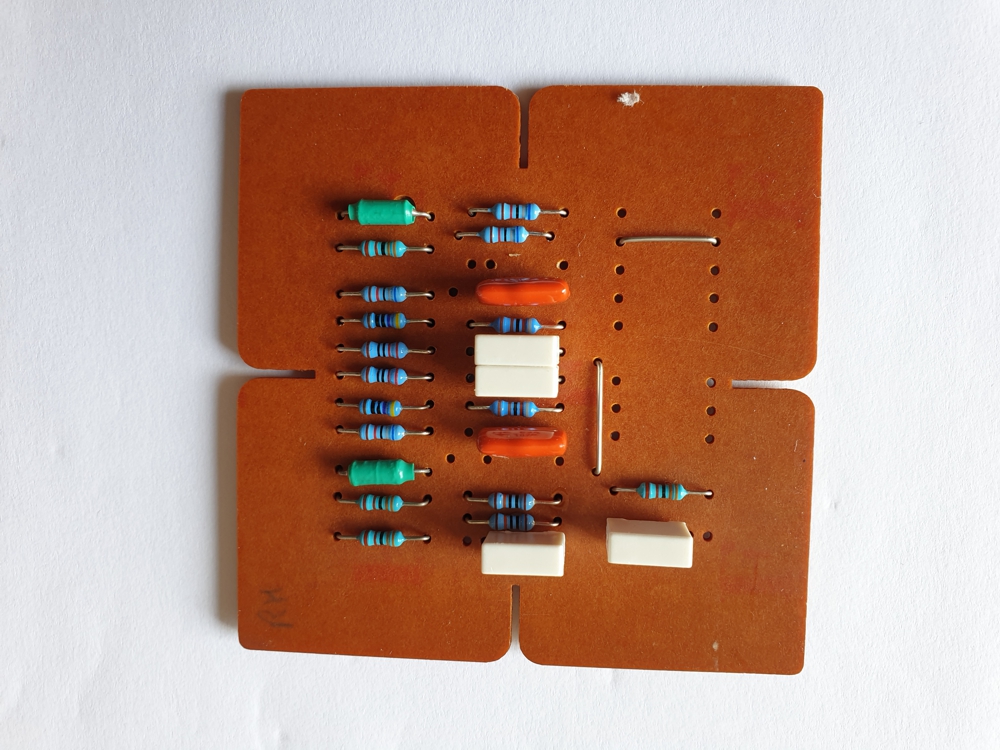

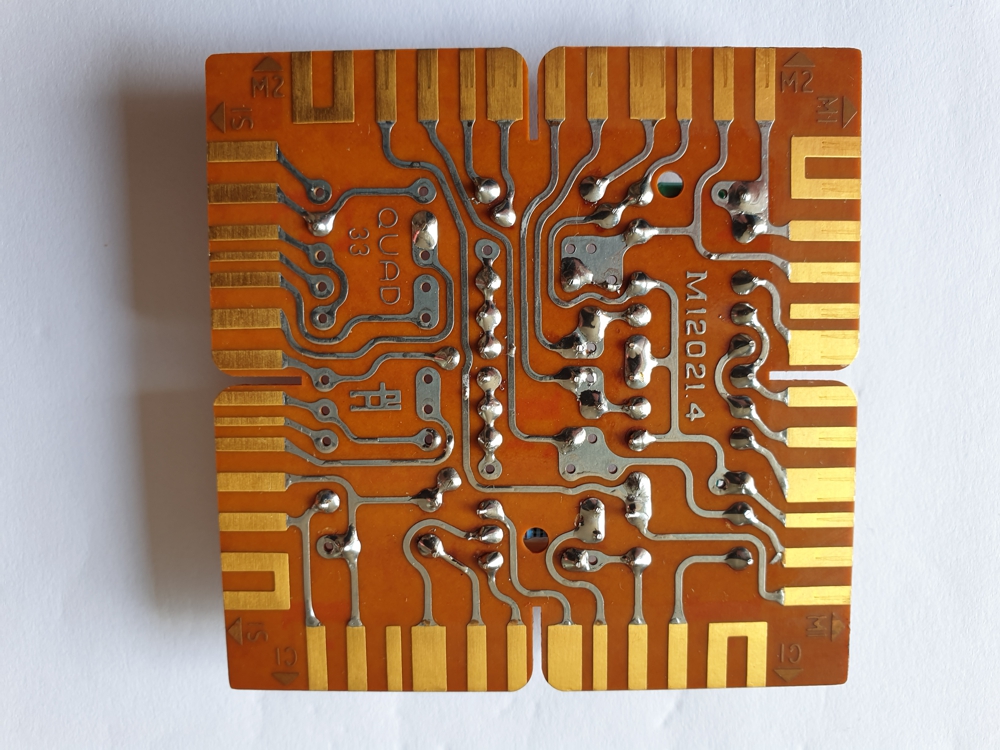

Disk Adapter Board Phono (M.12021) (Bestückungsseite) Disk Adapter Board Phono (M.12021) (Lötseiteseite)


QUAD 303 bezeichnet eine diskret aufgebaute Endstufe der von 1967 bis 1985 von der englischen Firma quad electroaccoustics, in Huntington (England) gebaut wurde.

Was wurde gemacht (QUAD 303):

Gerät vollständig gereinigt.

Gleichrichter ersetzt

Alle alten Elektrolytkondensatoren durch Panasonic FC Typen ersetzt.

Alte Folienkondensatoren durch neue Faloienkondenstoren (WIMA) ersetzt.

Alle alten Kohleschichtwiderstände durch Metallschichtwiderstände ersetzt.

Die Platinen wurden auf der Lötseite mit lötfähigen Schutzlack versiegelt.

Zoll Schrauben durch V2A metrische Schrauben ersetzt.

Transistoren teilweise ersetzt.

Kohleschicht-Trimmer durch Cermet-Trimmer ersetzt.

Alte 4 pol. Diodenbuchse mit ausgeleiherten Kontakten durch neu Buchse mit Goldkontakten ersetzt.

Entstörkondensator auf der Sekundärseite des Netztransformators ersetzt (120nF / MKP)

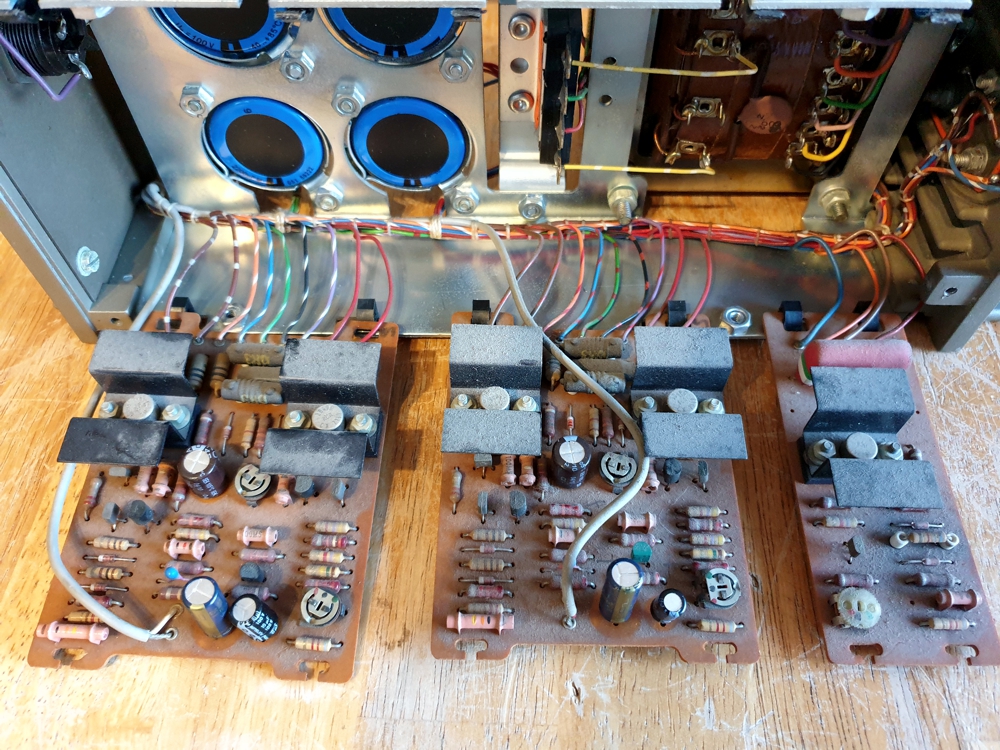

Vorher: Driver Board (M.12038) und Regulator Board (M.12025)
Starke Verschmutzung und Hitzespuren auf den Treiberplatinen.

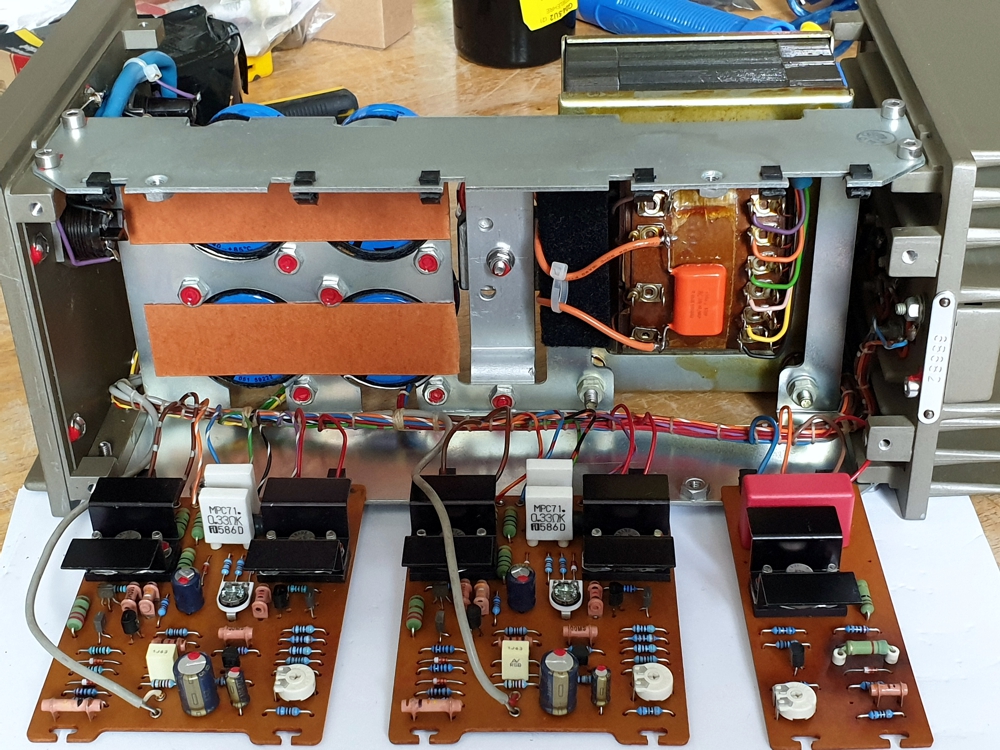

  Nachher: Driver Board (M.12038) und Regulator Board (M.12025)
Der 0,68µF Tantalelko im NF-Eingang wurde durch jeweils durch
1µF MKT ersetzt. Die Emitterwiderstände der Endstufe wurden ersetzt.

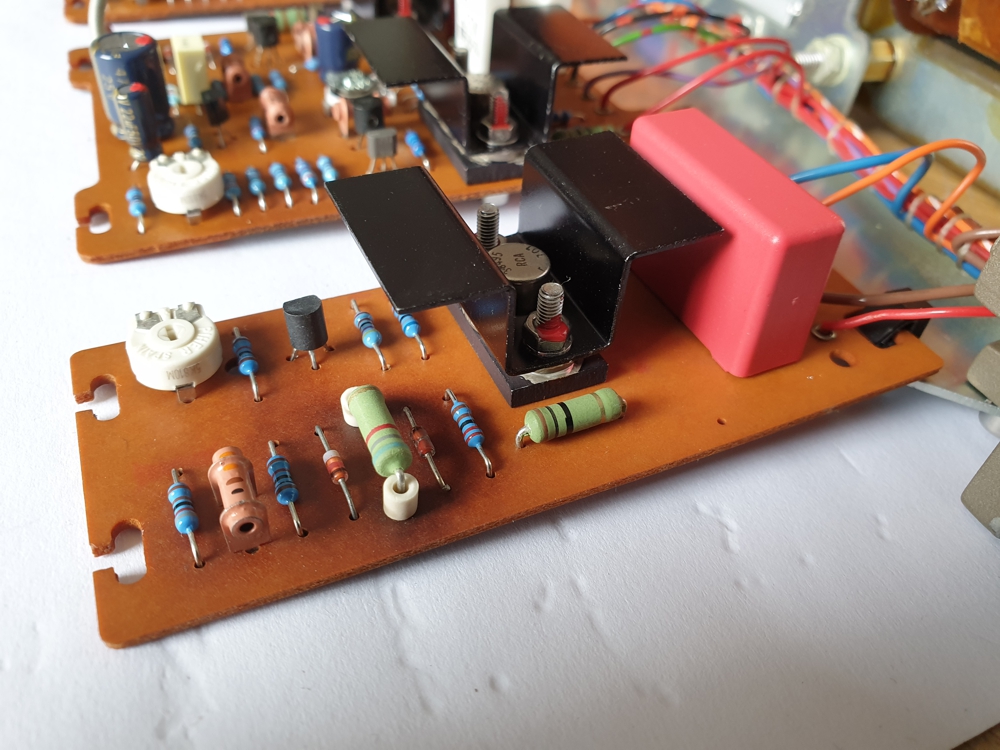

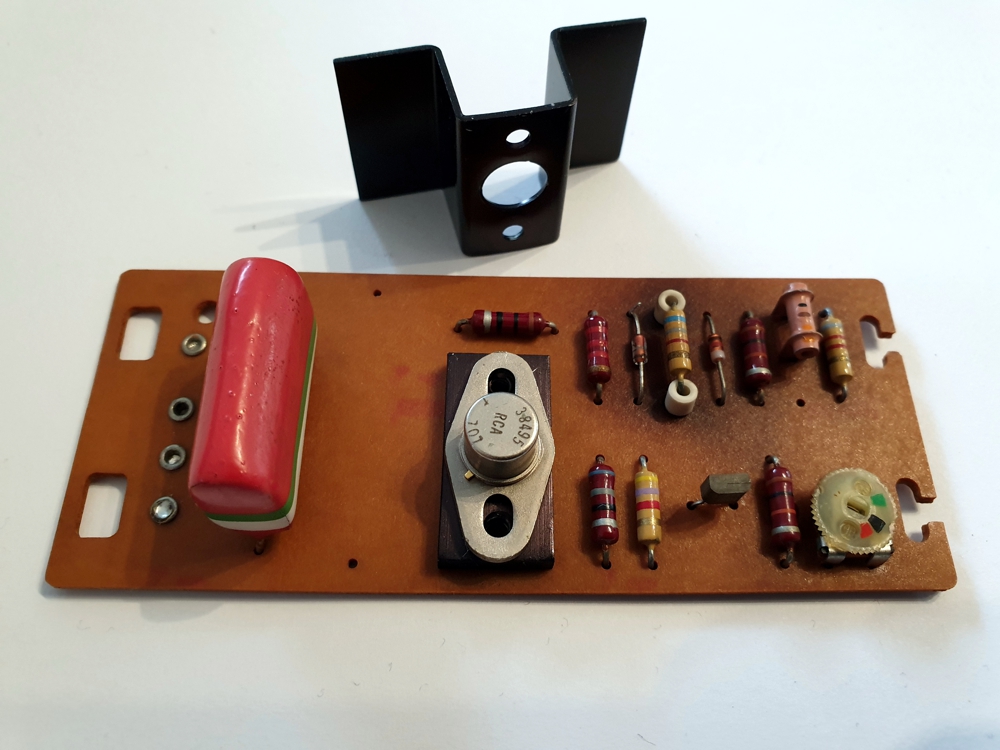

Regulator Board (M.12025) des QUAD 303. Durch Hitze gedunkelte Platine. Der 2,2µF Folienkondensator hat Risse an den Stirnseiten.   Kohleschichtwiderstände durch Metallschichtwiderstände (1%) ersetzt. 2,2µ Folienkondensator durch 2,2µF MKP ersetzt. Kohleschichttrimmer durch Cermettrimmer ersetzt. Treibertransistor mit Silberleitpaste montiert.

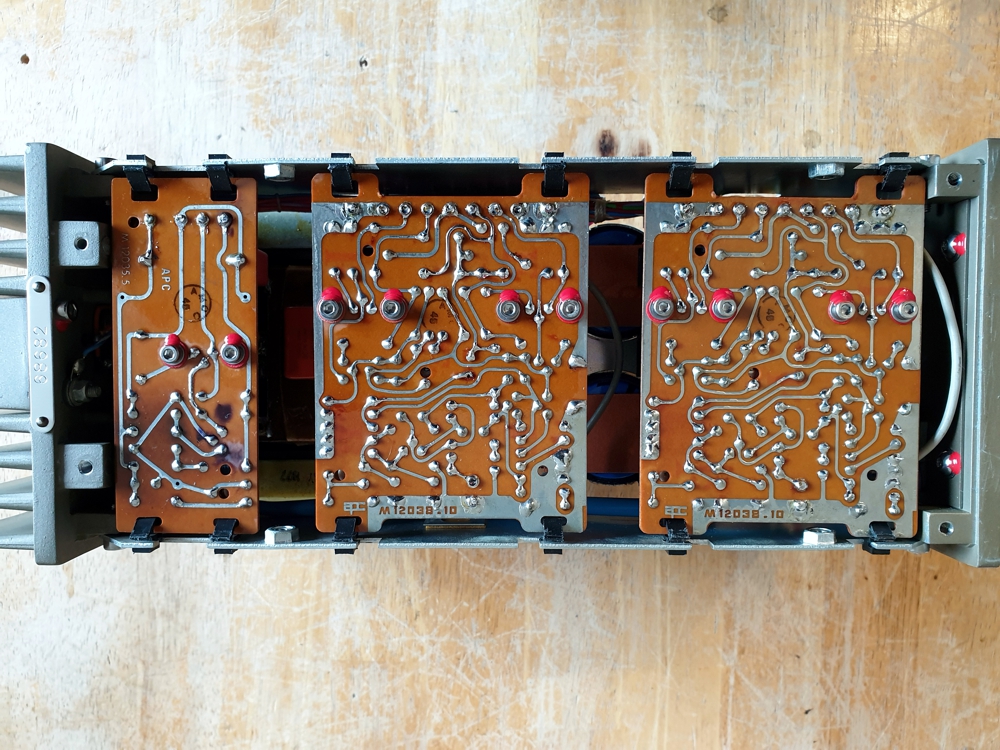

Lötseite: Driver Board (M.12038) und Regulator Board (M.12025)
im eingebauten Zustand.

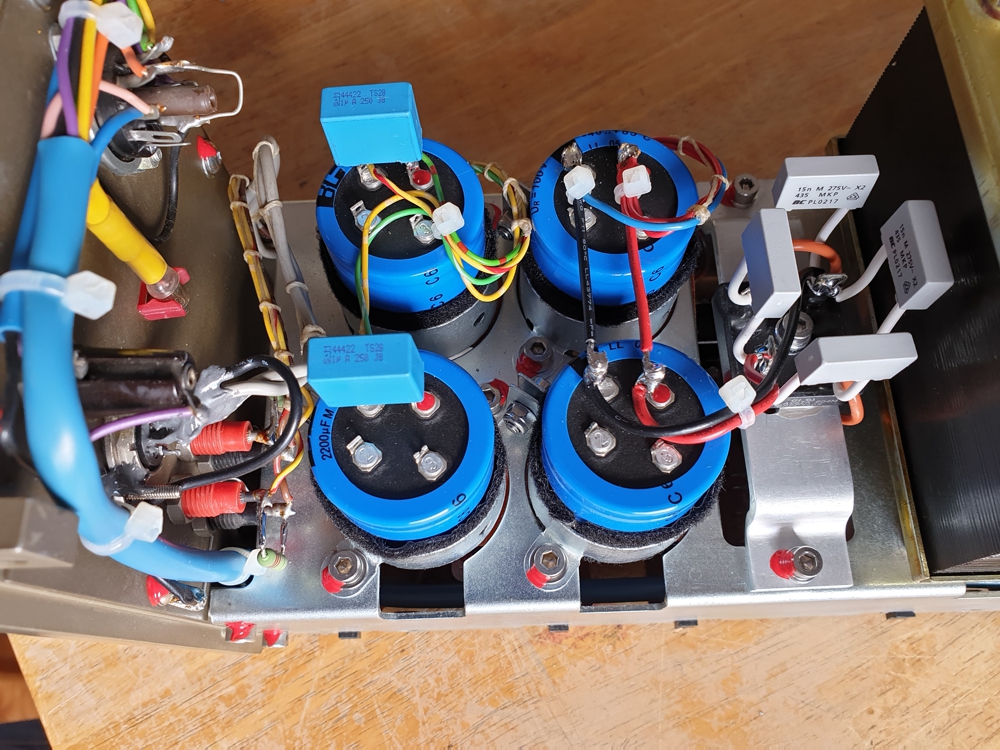

  Die Ausgangselkos wurden zusätzlich mit einem je einem 1µF MKP Kondensator überbrückt. Der alte Gleichrichter wurde duch einen 35A Blockgleichrichter ersetzt. Parallel zu den Gleichrichterdioden wurden 15nF MKT Kondensatoren gelötet.

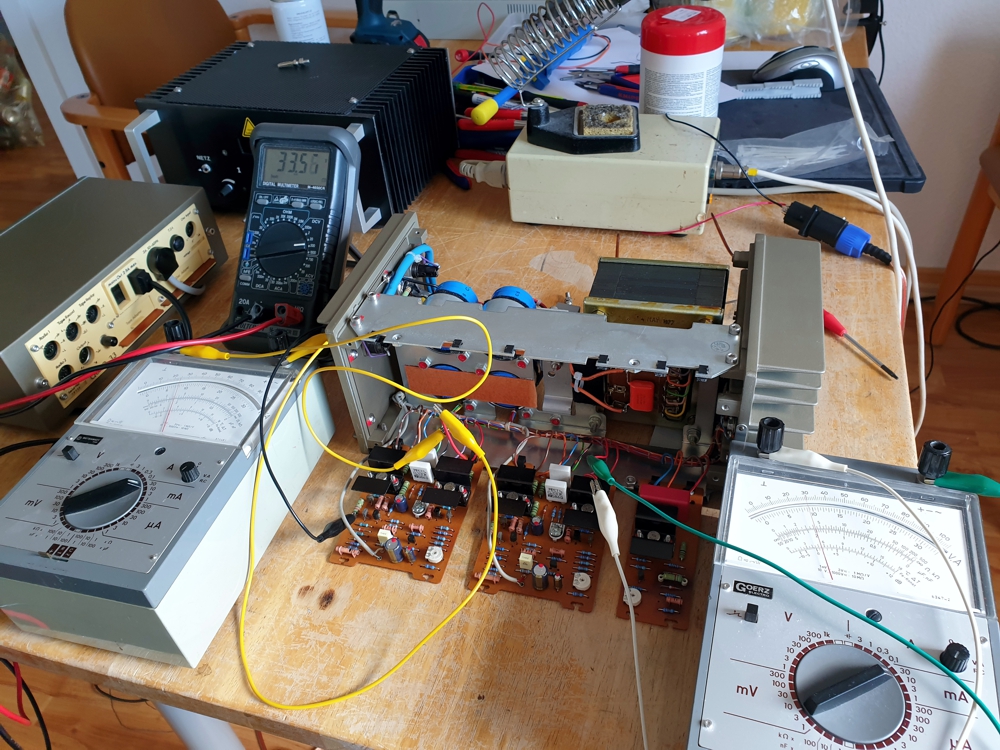

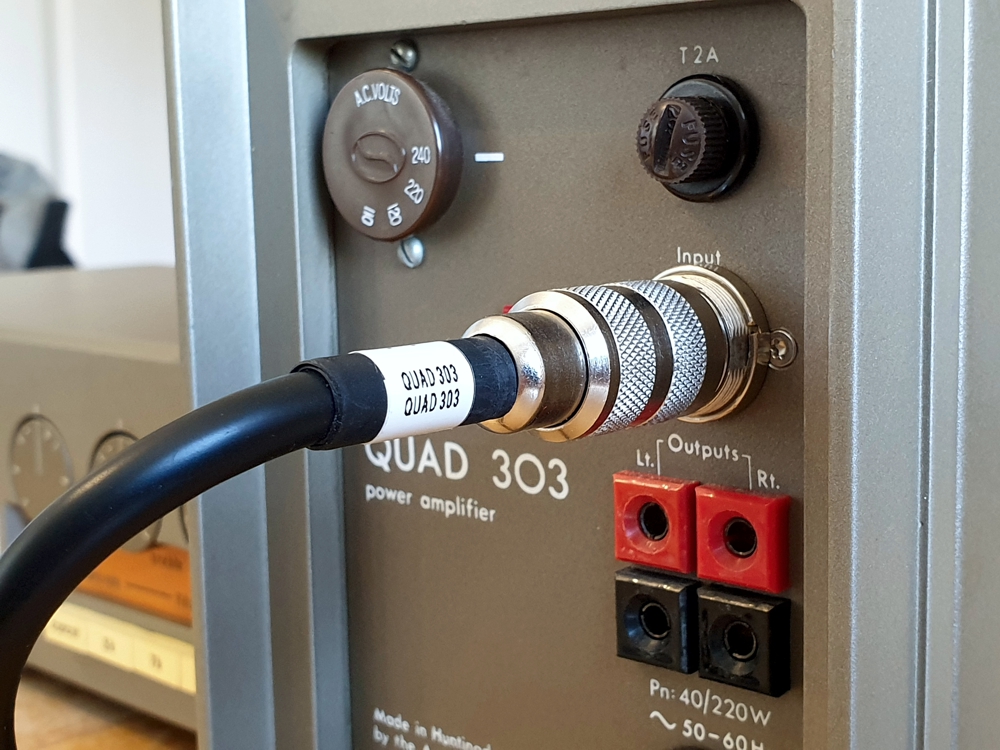

NF-Eingang am QUAD 303. Mit neuem Stecker, Buchse und Kabel.   Betriebsspannung (67,0V), Symmetrie 33,5V) und Ruhestromeinstellung (10mA)
Alle Werte liegen im mittleren Einstellbereich der Trimmer.
