REVOX PR99 MKIII

 REVOX_PR99_MK3_Front
REVOX PR99 MKIII

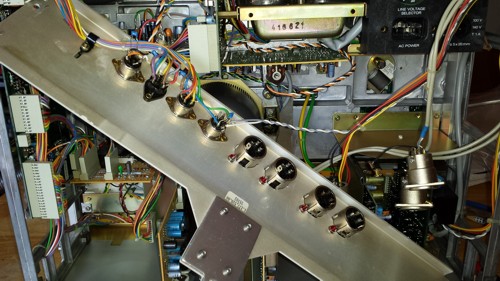

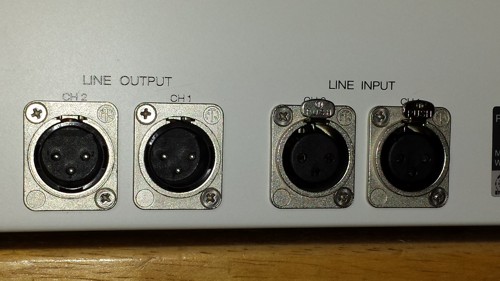

Weil XLR-Winkelstecker von Neutrik sich nicht tief genug in
die XLS-Buchsen/Stecker einstecken lasssen, wurden neue
XLR-Buchsen/Stecker auf der Oberseite des
Befestigungsbleches montiert.		 Neue XLR-Buchsen/Stecker.
Die Beschrifttung CH1/CH2 ragt gerade noch unter dem
Befestigungsflansch hervor.

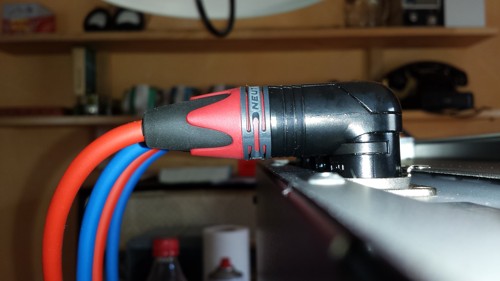

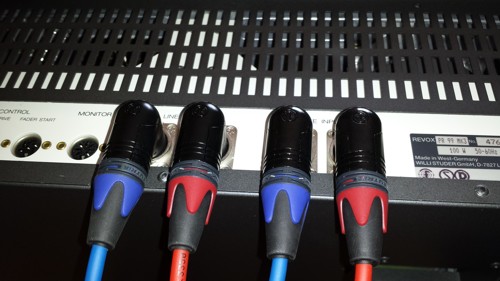

Gesteckte XLR-Buchesen/Stecker (Seitenansicht) Gesteckte XLR-Buchesen/Stecker (Draufsicht)

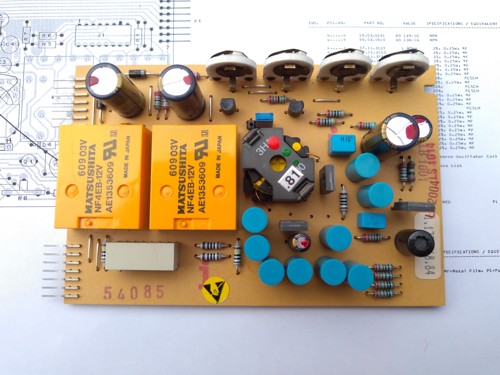

Oscillator PCB Stereo (1.177.868.84)
Alte Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Cermet Trimmer mit Tunerspray gereinigt,
alte Relais durch neu MATSUSHITA NF4ER-12V ersetzt.		 Oscillator PCB Stereo (1.177.868.84)

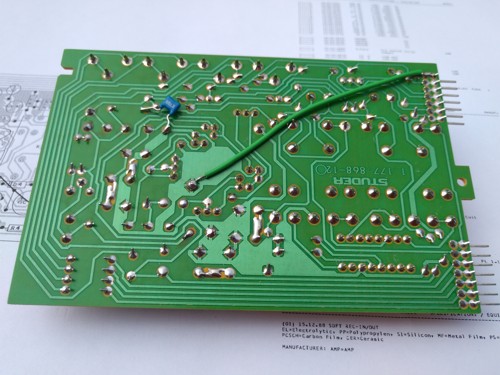

Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

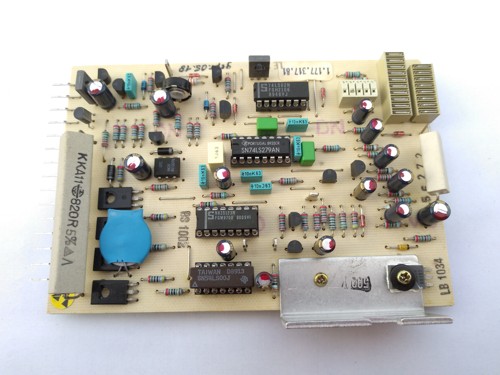

TAPE DRIVE CONTROL PCB (1.177.317.81)
Alte Elektrolytkondensatoren (Phillips) durch neue
Panasonic Type FC ersetzt, Ceramic-Kondensatoren
durch FKP- bzw. MKP-Kondensatoren ersetzt,
Trimmpoti ersetzt, IC´s gesockelt.		 TAPE DRIVE CONTROL PCB (1.177.317.81)

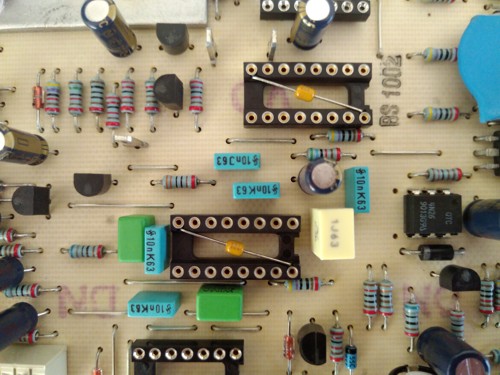

C24 und C25 (10nF) von der Rückseite entfernt und
IC-Sockel mit Abblockkondensatoren (100nF) eingelötet,
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

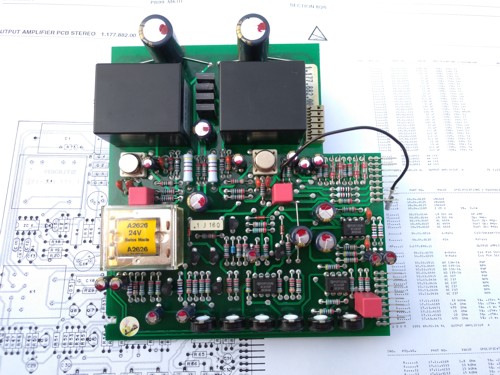

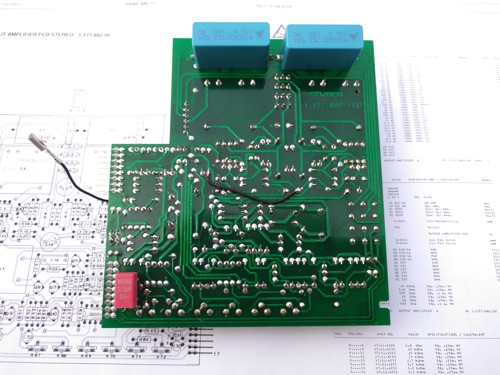

OUTPUT AMPLIFIER STEREO PCB (1.777.882.00)
Alte Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Elektrolytkondensatoren im NF-Pfad durch
MKP-Kondensatoren ersetzt,
Einstellregler durch gekapselte Trimmer ersetzt,
IC1 und IC2 durch LM301 (Metallcase) ersetzt.		 OUTPUT AMPLIFIER STEREO PCB (1.777.882.00)
Parallel zu C1 und C2 jeweils einen MP 10µF Kondensator gelötet,
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

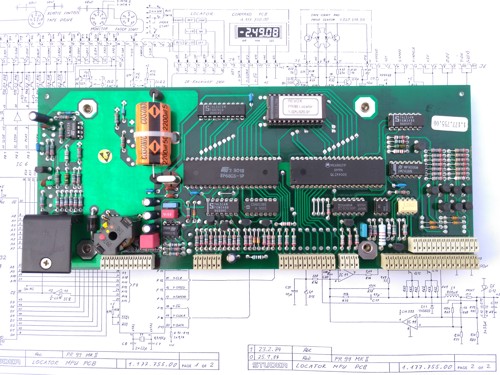

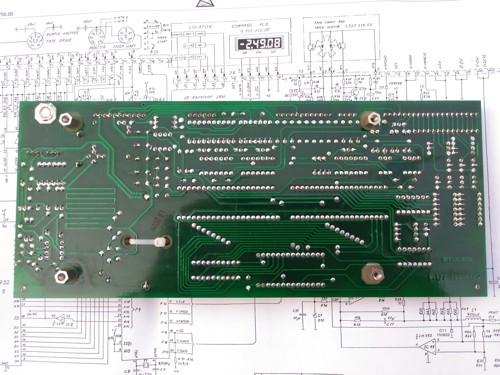

LOCATOR MPU PCB (1.177.755.00)
Alte Tantal- und Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
parallel zu C11-C14 einen 4,7µF MKP Kondensator eingelötet,
Ceramic-Kondensatoren durch MKP-Kondensatoren ersetzt,
EPROM ersetz und neu programmiert.		 LOCATOR MPU PCB (1.177.755.00)
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

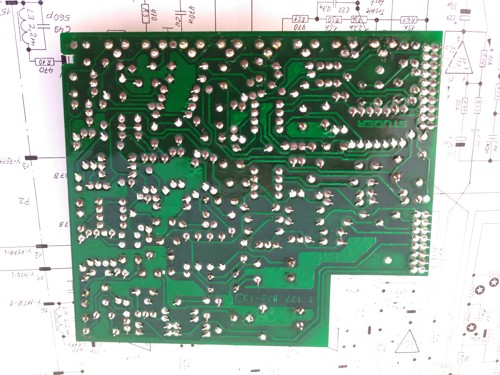

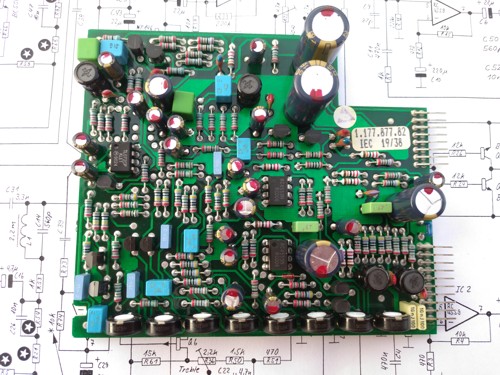

REPRODUCE AMPLIFIER PCB IEC (71/2 - 15 ips)
1.177.877.82
Alte Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Einstellregler durch gekapselte Trimmer ersetzt.		 REPRODUCE AMPLIFIER PCB IEC (71/2 - 15 ips)
1.177.877.82
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

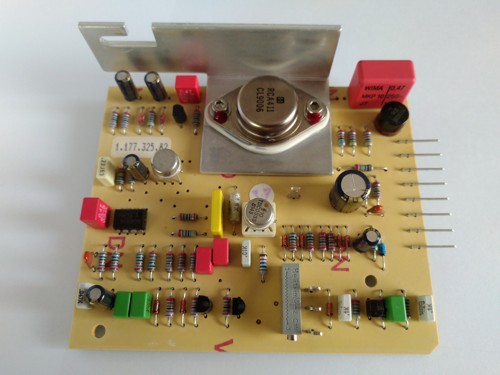

CAPSTAN SPEED CONTROL PCB (1.177.325.82)
Alte Tantal- und Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Einstellregler (R14) durch 10-Gang Trimmer ersetzt
(Bohrlöcher sind original vorhanden),
Ceramic-Kondensatoren durch Folienkondensatoren ersetzt,
IC1 (NE555)u. IC3 (LM358) ersetzt durch Metallcase Typen,
Gleichrichter durch B500C1500 ersetzt,
Glimmer-Isolierscheibe am Leistungstransistor durch
Ceramic-Isolierscheibe und Silber-Wärmeleitpaste ersetzt.
 CAPSTAN SPEED CONTROL PCB (1.177.325.82)

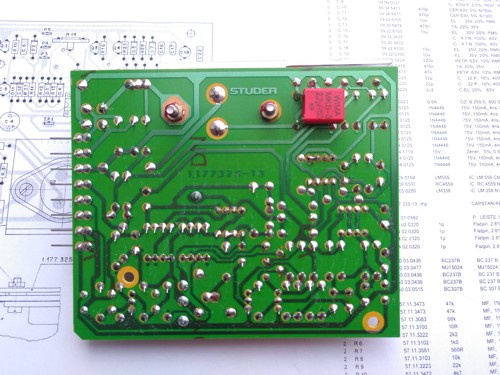

Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt,
C25 Elektrolytkondensator durch MKS 2,2µF ersetzt
und auf Lötseite gelötet.

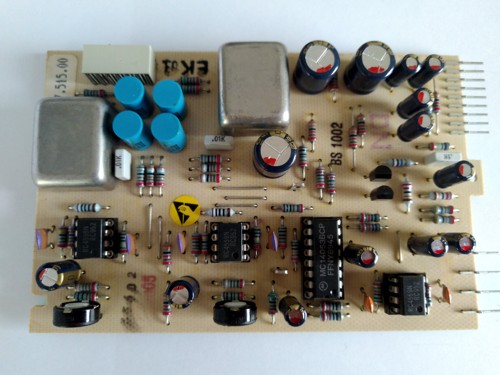

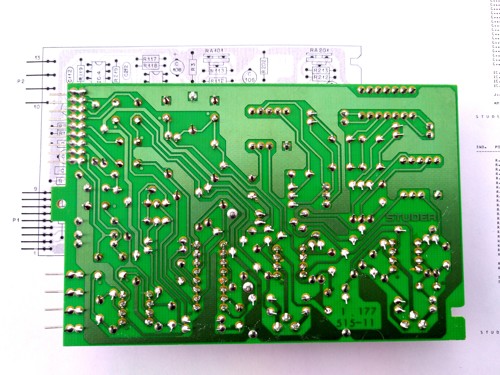

LINE INPUT AMPLIFIER PCB STEREO (1.177.515.00)
Alte Tantal- und Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Einstellregler durch gekapselte Trimmer ersetzt,
IC´s gesockelt.		 LINE INPUT AMPLIFIER PCB STEREO (1.177.515.00)
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt,
Parallel zu den neuen Elkos im NF-Pfad wurden 0,47µF
MKP-Kondensatoren gelötet.

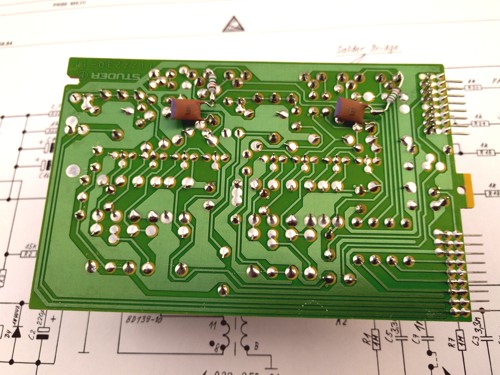

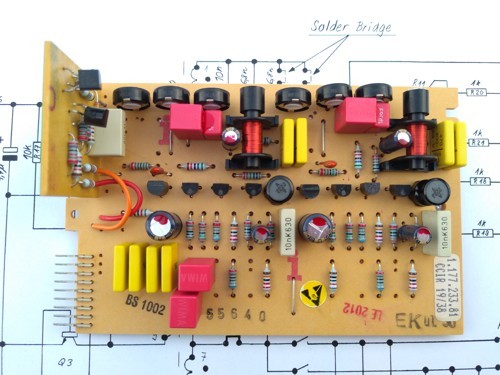

RECORD AMPLIFIER PCB (1.177.233.81) +
Muting Circuit (1.177.215.00)
Alte Tantal- und Elektrolytkondensatoren (Phillips) durch
neue Panasonic Type FC ersetzt,
Elkos im NF-Pfad durch MKP-Kondensatoren ersetzt,
Einstellregler durch gekapselte Trimmer ersetzt.		 RECORD AMPLIFIER PCB (1.177.233.81) +
Muting Circuit (1.177.215.00)
Lötseite mit KONTAKT LR (KONTAKT CHEMIE) von Schmutz und
Flussmittelresten gereinigt.

Einmessen der Tonbandmaschine REVOX PR99 MK-III

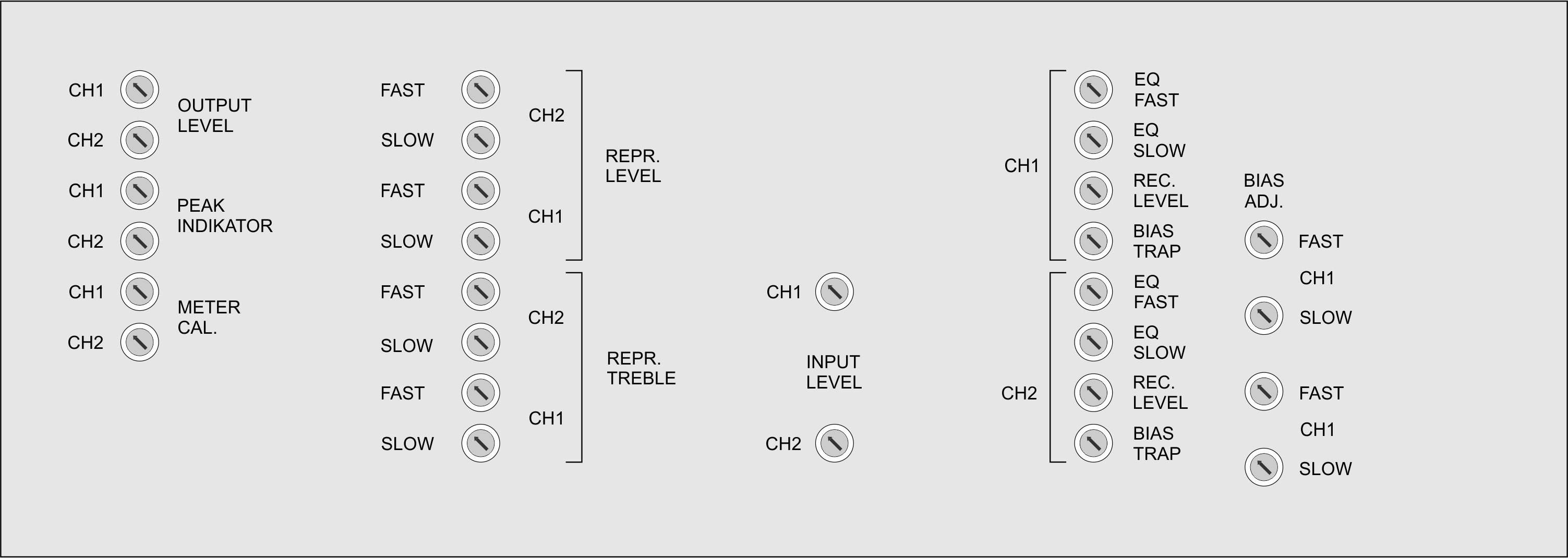

Nach dem entfernen der Abdeckung auf der Gehäuseunterseite sind die Einstellregler zugänglich.
Ein kleiner Tip: Wenn ein Abschnitt des Einstellens beendet ist, habe ich die entsprechenden Öffnungen des Reglers mit eine kleinen Stück Klebeband abgeklebt. So verdreht man nicht versehendlich einen Regler und muss unter Umständen wieder von vorn beginnen.



Verwendete Messgeräte, Messbänder und Werkzeuge

Nach dem Austausch der alten Bauteile (Kondensatoren, Potentiometer) ist unbedingt eine Justage der Bandmaschine erforderlich.

Benötigt werden:

Service Handbuch der Bandmaschine !!!.
Den umfangreichen Auflauf des Einmessens der Bandmaschine beschreibe an diese Stelle bewust nicht, sondern verweise auf das ausführliche Service-Handbuch von REVOX hin.

Ein Sinusgenerator mit regelbarer und stabiler Ausgangsspannung, im Frequenzbereich von mindestens 20Hz bis 20kHz.
Zwei (Stereo) präzise NF-Millivoltmeter mit einem Frequenzbereich von mindestens 20Hz bis 20kHz, in dem die Messgeräte linear anzeigen.
Zur Azimuteinstellung (geometrische Spalteinstellung der Tonköpfe) ein 2-Kanal Osziloskop.

Justier- bzw Messbänder zur Einstellung des Wiedergabepegels (REPR. LEVEL), zur Azimuteinstellung des Wiedergabekopfes und zur Einstellung des Wiedergabefrequenzganges (REPR. TREBLE). Pro Bandgeschwindigkeit (19cm/s und 38cm/s) wird jeweil ein Justier- bzw Messband benötigt! Zu beachten ist auch die Norm mit der die Bandmaschine arbeitet (NAB oder CCIR).
Geeignete Bänder können bei der Firma - Heinz Bluthard Tonstudiobedarf - bezogen werden.
Für meine REVOX PR99 CCIR benutze ich die kombinierten Testbänder MB 05 (19cm/s) (320nWb) und MB 05 (38cm/s) (320nWb).

    1.) Bezugspegelteil 1000Hz 0dB, 120 Sekunden
    2.) Justierteil 10 000Hz -10dB, 120 Sekunden
    3.) Bias-Kurzprüfteil 1000/10 000Hz -20dB
    4.) Ausführlicher Frequenzgangteil 31,5- 18 000 Hz mit Ansagen, einer Wiederholung ohne Ansagen und einem stufenlosen Gleittonteil.

Ein neues unbenutztes Band, auf dessen Bandsorte die Bandmaschine eingemessen werden soll.
Meine REVOX PR99 habe ich auf MAXELL XLI eingemessen

Ein Schraubendreher mit nichtmetallischer Klinge.

Eine Entmagnetisierungsdrossel für Tonköpfe und Bandlauf.

RIGOL DG4062 Funktionsgenerator Rohde & Schwarz BN12003 Rohde & Schwarz BN12003 Hameg HM705
